PHYTEC ReelBoard

Im Oktober 2018 wurde von der Firma PHYTEC ein ARM Entwicklungsboard mit BLE und ePaper als Anzeigeeinheit vorgestellt: das "reel board". Ein Beispiel zur Übung mit dem Low Energy Bluetooth Stack 5.0 mit Hilfe dieses Boards und einer Verbindung zum Notebook finden Sie hier von uns präsentiert:

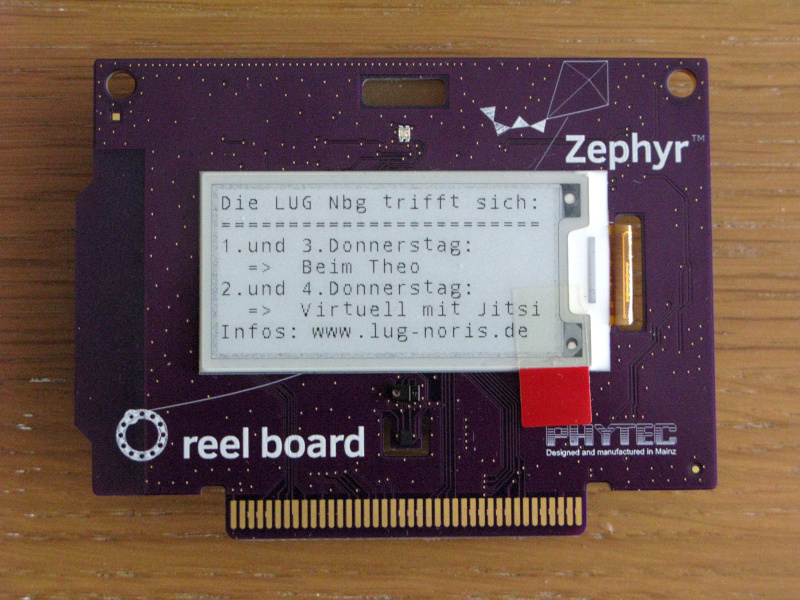

reelboard als Namenschild (Badge)

Zum Jahresabschluss 2018 noch ein kleines Schmankerl und einen Ausflug in die Welt der IoT: Ein Entwicklungsboard als Badge, welches sich noch mit einem Übungsbeispiel mit anderen Boards "vermeshen" kann. Anbei finden Sie eine Beschreibung von uns, die zeigt, dass man dieses Low Power Board auch ohne App und Smartphone vom Notebook aus bedienen kann (Wenn auch zur Zeit nicht so komfortabel). Weitere Hinweise zum Board und zum ZEPHYR-Projekt lassen sich unter https://phytec.eu/reelboard finden.

reelboard im Sensormodus

Die Demo-Software "mesh_badge" für das "reel board" gibt es nun von uns auch in einer deutschen Übersetzung und mit einer kleinen funktionalen Erweiterung. Der Quellcode unserer erweiterten Software ist auf GitHub zu finden.

reelboard beim Senden "Jürgen sagt Hallo zu Jedem"


Durch Betätigen des User-Tasters auf der Rückseite wird das erste Wort an die vermeshten Reelboards gesendet. Dort wird dann der Text für zwei Sekunden "Juergen sagt Hallo!" angezeigt und die RGB-LED blinkt während der Dauer der Anzeige. Auf dem sendenden Board wird hier wie auf dem Bild (der Vorname wurde von uns in der Software hinzugefügt) zum Beispiel der Text "Juergen sagt "Hallo" zu Jedem!" ebenfalls für zwei Sekunden sichtbar. Das Senden und Empfangen funktioniert von jedem verbundenen Board.

reelboad im Statistikmodus

Einen Statusbericht kann man sich ebenfalls anzeigen lassen. Dort wird die eigene Board-Adresse sowie die Anzahl der verbundenen Knoten ausgegeben. Weiterhin eine kleine Statistik über Anzahl und Quelle der empfangenen Nachrichten. Auf dem Board selbst sind noch eine Reihe von verschiedenen LEDs und Sensoren verbaut, wie z.B. Temperatur, Luftfeuchte, Lichtstärke, Abstand sowie ein Beschleunigungssensor in drei Achsen.

Am 26. und 27. Februar 2019 waren wir von der LUG Noris auf der Messe "embedded world" und waren dort u.a. zu Gast bei dem Hersteller des Boards sowie bei den Softwareentwickern vom Zephyr Projekt. Ebenso haben wir ein kleines Video am Stand von PHYTEC erstellen können, welches unser Board in der deutschen Textausgabe beim vermeshen mit den Stand-ReelBoards zeigt. Vielen Dank hierfür an das Standteam von PHYTEC.

reelboards am Phytec-Messestand

Am Stand von PHYTEC mit der ReelBoard-Säule mit 6 aktiven ReelBoards.

reelboards mit Ethernet und WLAN-Modul

Am Zephyr-Messestand

Nun hier am Stand vom Zephyr-Projekt.

Vorstellung reelboard am Zephyr-Messestand

Videoauszug am PHYTEC Stand:

Präsentation des Meshens am Phytec-Stand



Hier nun das Video:


 Die Boards an der Wand sind mit der original Software in Englisch bestückt.

Das Video findet sich auch auf der Facebook-Seite der PHYTEC Messtechnik GmbH wieder.



Update: Seit dem 7.12.2019 gibt es eine von uns überarbeitete Version auf GitHub. Auch wurde hier auf dieser Seite die Beschreibung aktualisiert.



 ****

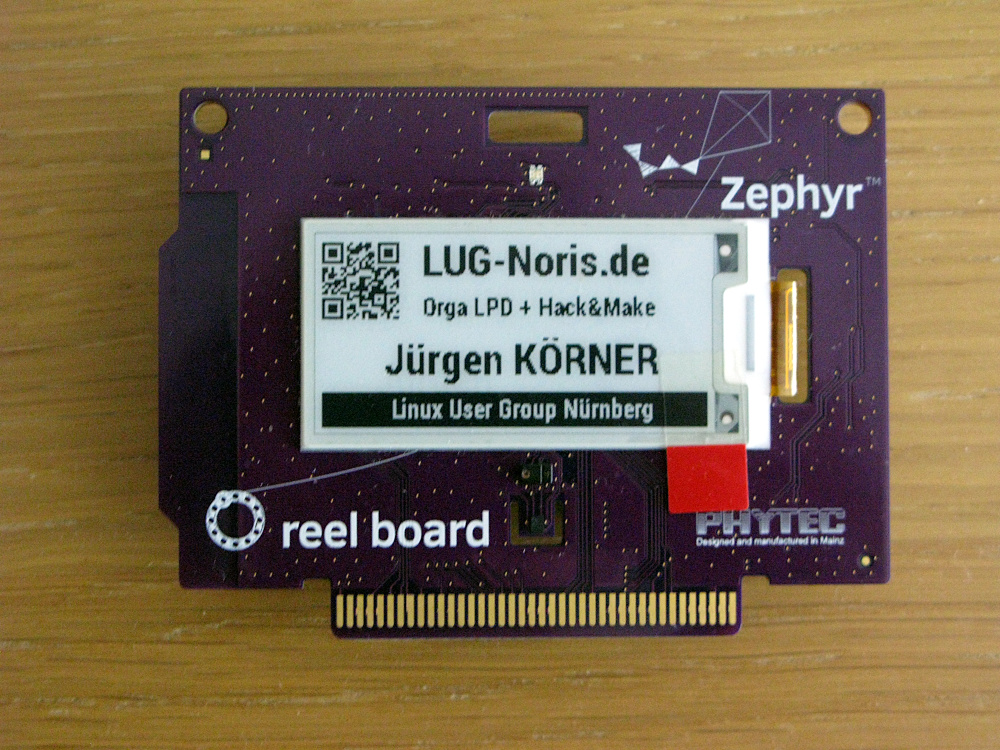

Januar 2020: Neue Demo-Version mit Visitenkartenfunktion "vcd_mesh_badge_de" verfügbar.



Wir von der LUG-Nürnberg haben eine Demovariante der Firma PHYTEC mit QR-Code mit der bestehenden über Github verfügbaren Mesh-Demo kombiniert. Mit Hilfe der LVGL-Bibliothek ist auch ein erweiterter Anzeigeumfang möglich. Das Ergebnis können Sie sich hier in einem kleinen Video ansehen. Ebenso ist eine weitere kleine Beschreibung der Anzeigefelder von uns vorhanden und kann hier ebenso heruntergeladen werden. Die Software basiert wie schon oben beschrieben auf unsere ins Deutsche übersetzte und angepasste Variante der "mesh_badge_demo".


Die Visitenkartenvariante in Aktion.

Diese Software wurde im Januar 2020 neu erstellt und befindet sich zur Zeit noch im Beta-Status. Sie wird aber noch weiter optimiert. Bei diesbezüglichen Fragen bitte einfach melden.



 ****

Update Januar 2021:

Die Software für das "vcd Mesh Badge de" ist nun endlich fertig geworden. Nach einer Pause von einem Jahr haben wir jetzt Zeit gefunden, das Projekt zu vollenden. Es gab damals bei der Beta-Version noch einige offene Punkte, die nun geschlossen werden konnten:

- der Displayaufbau im Grafikmode erfolgt nun in einem Stück.
- neue Schriftart eingefügt.
- im Grafikmode sind nun auch die deutschen Umlaute verfügbar.
- der Code der hinzugefügten Änderungen wurde aufgeräumt.
- der Displayinhalt wird nun nur beim Einschalten neu zusammengebaut und anschließend bei Aufruf immer aus dem Speicher geladen.
- der Inhalt des QR-Codes wurde aktualisiert.




Verwendet wurde das "reelboard V1", Zephyr OS build v2.1.0-rc1 sowie die Zephyr-sdk-0.10.3.

Hier noch einmal ein Beispiel für das Meshen. Auch wenn man die User-Taste zu oft betätigt, gibt es eine entsprechende Meldung.


Hier das Meshen mit einem zweiten reelboard




 ****

Update Dezember 2021:

Die Software für das "vcd_Mesh_Badge_de" hat ein Upgrade bekommen. Es ist wurde eine weitere Anzeigeebene mit unserem Nürnberg-Tux eingearbeitet. Auch funktioniert mittlerweile die Anbindung an ein Android Smartphone über die nRF-Connect App von Nordic Semiconductor. Ebenso wurden einige kleine Unzulänglichkeiten behoben. Hier kam nun zum ersten Mal die Hardwareversion 3 des reelboardes (1507.3) zum Einsatz. Die Software selbst läuft auch auf der alten Version 1 (1507.1) von 2018.

Es folgen zusammengefasst die wesentlichen Änderungen:

- die Anwenderdaten können nun auch mit dem Smartphone via der Bluetooth App nRF-Connect zum reelboard übertragen werden. Der bisherige Weg über die gatttools besteht weiterhin. Am Ende dieser Seite finden Sie für diese App einen Link zur aktuellen apk-Datei.

- eine Umwandlung des Zeichensatzes UTF-8 in ASCII für die Displayanzeige wurde implementiert.

- es steht nun eine weitere Anzeigeebene u.a. mit unserem Tux hinter dem primären Anzeigefeld als zusätzliche Auswahl zur Verfügung. Der Funktionsumfang z.B. beim Meshen in der neuen Ebene ist der gleiche wie bei der primären Anzeige.

- der Displayinhalt auch von der neuen zweiten Ebene wird nur nach Umschalten der Anzeigeebene neu zusammengebaut und anschließend bei Aufruf immer aus dem Speicher geladen.

- Der Beeper auf der reelboard Hardware-Version 1507.3 ist nun aktiviert. Er wird u.a. zu Bluetooth Quittierungszwecken verwendet. Wenn die Eingabe i.O ist erfolgt ein Beep, bei Fehler zweimal Beep mit tieferem Ton. Beim Nachrichtensenden und -empfangen erfolgt ebenfalls ein kurzer Beep.


An dieser Stelle gibt es von uns eine Bedienungsanleitung mit Stand Dezember 2021, um das "reelboard" mit aktuellster Software und mit einem Android-Handy bedienen zu können.



Der aktuelle Code ist auf GitHub abgelegt.


Hier nochmal das meshen, diesmal mit dem Tux. Links das Board 1507.3 und rechts mit der HW-Version 1507.1


Bei Fragen zur Software bitte an juergen[at]lug-noris.de wenden oder natürlich auch an die PHYTEC Messtechnik GmbH.







Chemnitzer Linux Tage 2022:

Unser Beitrag "Das reel board - Die coole ARM Entwicklungsplattform" vom 13. März 2022 mit unseren Slides und eingestelltes Video auf der Seite von den CLT.







Zusammenfassung der Links:



PHYTEC Messtechnik GmbH:

Der Hersteller des "reel boards":


Das Zephyr-Projekt:

Das "reel board" beim Zephyr Projekt:

Ein Video von der ew2020 u.a. mit Kate Stewart, Sr. Director of Strategic programs von der Linux-Foundation mit Vorstellung des reel boards:
(Original von https://www.youtube.com/watch?v=3hNtlACnHAc)



Nordic Semiconductor:

Die Smartphone App nRF-Connect für Android:

Das Entwicklerforum:


LVGL (Light and Versatile Graphics Library):

Die verwendete Grafikbibliothek:

Das Entwicklerforum:





Die Beiträge der LUG-Nürnberg zum "reel board":

- Mesh-Board - Beschreibung von uns

- "mesh_badge_de" - Software von uns unter:

- vcd_mesh_badge_de - Beschreibung von uns,

- nRF-Connect Smartphone-App und reelboard:
Eine Bedienungsanleitung mit Stand Dezember 2021.

- "vcd_mesh_badge_de" - Software und
Dokumentation von uns unter:
GitHub (aktueller Stand Januar 2022)

- Das reel board - Die coole ARM Entwicklungsplattform
Unsere Beitragsfolien zu den Chemnitzer Linuxtagen 2022.





Unser Code-Beitrag wurde von GitHub auf Spitzbergen eingefroren.

(weitere Info hierzu unter Arctic Code Vault oder auch hier)
